CANTIERE NAVALE HAIDINGsviluppa ilPiattaforma del quartiere abitativo Jack Upcome soluzione integrata di alloggio e supporto offshore per progetti marini impegnativi. Progettata per profondità d'acqua comprese tra 3 e 100 m, la piattaforma può ospitare fino a 100 persone e supportare un carico totale della piattaforma fino a 3.000 tonnellate, combinando alloggi, ristorazione, uffici, strutture mediche, sistemi di emergenza, stoccaggio di acqua dolce e alimentazione elettrica in un'unica struttura autosollevante.
Una moderna soluzione di vita offshore deve fornire qualcosa di più della semplice sistemazione. Il personale che lavora su giacimenti di petrolio e gas, progetti eolici offshore, costruzioni sottomarine, operazioni di salvataggio e altri progetti di ingegneria navale potrebbe dover rimanere offshore per settimane o mesi. Una piattaforma Jack Up Living Quarter adeguatamente progettata fornisce un ambiente di lavoro stabile ed elevato integrando allo stesso tempo alloggio, servizi di ristorazione, supporto medico, protezione di emergenza, servizi pubblici e spazi operativi. La piattaforma di HAIDING SHIPYARD è progettata attorno alla costruzione modulare, gambe regolabili, servizi di pubblica utilità indipendenti, controllo ambientale e requisiti di distribuzione offshore. Il suo design configurabile consente ai proprietari del progetto di abbinare la capacità ricettiva, la profondità dell'acqua, il carico del ponte, i requisiti di alimentazione e le strutture di supporto alle condizioni specifiche del progetto.
Sommario
- Cos'è una piattaforma Jack Up Living Quarter?
- Perché è importante per i progetti offshore?
- Come è progettata la piattaforma per la vita offshore?
- Specifiche tecniche principali
- Quali sono i principali vantaggi operativi?
- Dove può essere utilizzato?
- Cosa dovrebbero considerare gli acquirenti prima di ordinare?
- Domande frequenti

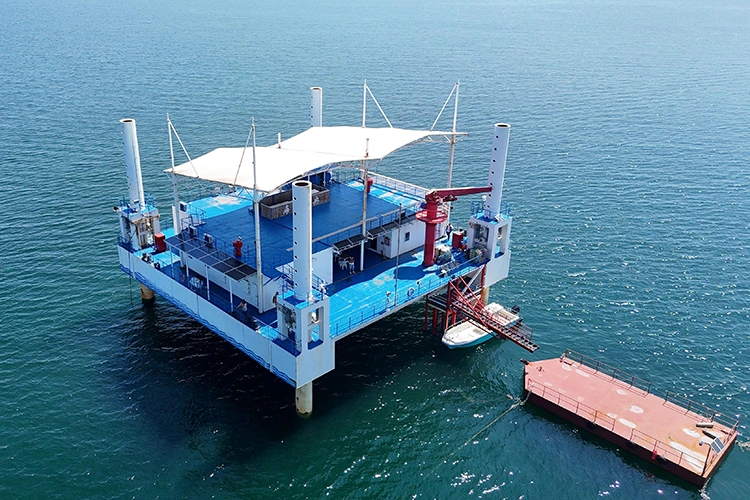

Cos'è una piattaforma Jack Up Living Quarter?
Una piattaforma Jack Up Living Quarter è una piattaforma offshore autosollevante progettata per fornire alloggi di lunga durata e strutture di supporto per il personale che lavora in mare. A differenza di una convenzionale imbarcazione galleggiante, una configurazione jack-up utilizza gambe spud per sollevare la piattaforma principale sopra la superficie dell'acqua dopo il posizionamento sul sito del progetto.
Questa configurazione crea un ambiente abitativo elevato dedicato che può incorporare camere da letto, sale da pranzo, uffici, aree ricreative, sale mediche, rifugi di emergenza, sistemi di servizi e spazi per le attrezzature. Secondo le specifiche del prodotto fornite da HAIDING SHIPYARD, la sua piattaforma è configurata per profondità d'acqua comprese tra 3 e 100 m, con lunghezze personalizzabili delle gambe di 20-100 me alloggi per un massimo di 100 membri del personale.
La piattaforma è particolarmente adatta laddove il personale offshore deve rimanere vicino a un sito operativo senza fare affidamento interamente sul trasporto quotidiano o sui frequenti movimenti delle navi di rifornimento.
Perché è importante per i progetti offshore?
I progetti offshore spesso devono affrontare spazi limitati, condizioni meteorologiche mutevoli, lunghe distanze di trasporto e logistica complicata. Gli alloggi diventano quindi parte dell’infrastruttura complessiva del progetto e non semplicemente un luogo in cui i lavoratori possono dormire.
Una piattaforma abitativa ben progettata può centralizzare diverse funzioni di supporto:
- Alloggio:Camere singole e doppie configurabili per residenza del personale a lungo termine.
- Ristorazione:Strutture per la ristorazione e lo stoccaggio degli alimenti per gli equipaggi offshore.
- Operazioni:Uffici e sale riunioni per il coordinamento quotidiano dei progetti.
- Supporto medico:Aree di trattamento e risposta alle emergenze dedicate.
- Protezione di emergenza:Rifugi di emergenza, protezione antincendio, alimentazione di riserva e sistemi di monitoraggio.
- Utilità:Sistemi di stoccaggio dell'acqua dolce, produzione di energia, condizionamento dell'aria e purificazione.
Combinando queste funzioni in un'unica piattaforma ingegnerizzata, gli operatori del progetto possono creare una base di supporto offshore più organizzata per attività di perforazione, costruzione, manutenzione, installazione o emergenza.
Come è progettata la piattaforma per la vita offshore?
Alloggio modulare
La zona giorno può essere organizzata su più livelli. La configurazione HAIDING SHIPYARD utilizza una cabina abitativa modulare da tre a quattro piani con circa 1.200-1.500 m² di superficie totale. La struttura ricettiva può comprendere circa 50 camere, mentre le aree comuni possono comprendere mensa, uffici, sale riunioni, palestra, sala lettura e spazio audiovisivo.
Ambiente interno controllato
La residenza offshore a lungo termine richiede attenzione alla temperatura, all’umidità, alla ventilazione e alla qualità dell’aria. La piattaforma incorpora sistemi centralizzati di climatizzazione e purificazione dell'aria. L'intervallo di temperatura interna specificato è di circa 22–26°C, con un controllo dell'umidità del 40–60%, supportando un ambiente interno più coerente nonostante le mutevoli condizioni marine.
Supporto di emergenza integrato
Anche le strutture offshore devono supportare la risposta alle emergenze. Il design della piattaforma comprende una cabina medica, un rifugio di emergenza, attrezzature antincendio, generazione di backup, sistemi di monitoraggio e dispositivi di sollevamento manuale di emergenza. Questi sistemi possono essere integrati in base ai requisiti operativi e di classificazione del progetto.
Adattabilità della gamba spud
La struttura autoelevante utilizza gambe sezionali a traliccio. Il diametro della gamba specificato è di circa 2,5–3,0 m, mentre la lunghezza della gamba può essere personalizzata tra 20 e 100 m. Ciò consente di adattare la configurazione della piattaforma ai diversi requisiti di profondità dell'acqua e alle condizioni del fondale marino.
Quali sono le specifiche tecniche principali?
I parametri tecnici sono essenziali quando si valuta una piattaforma di alloggio offshore perché la profondità dell'acqua, il carico utile, le dimensioni, la configurazione delle gambe, l'alimentazione e i sistemi di sicurezza influenzano direttamente l'idoneità del progetto.
| Parametro | Specifica | Significato del progetto |
|---|---|---|
| Profondità dell'acqua applicabile | 3–100 m | Supporta diversi ambienti operativi offshore |
| Lunghezza della piattaforma | 50-70 m | Fornisce spazio per alloggi e moduli di supporto |
| Larghezza della piattaforma | 20–25 m | Supporta la pianificazione del ponte multifunzionale |
| Gambe Spud | 3 gambe a traliccio | Fornisce capacità di auto-elevazione |
| Lunghezza della gamba spud | 20-100 m | Adattabile per proiettare la profondità dell'acqua |
| Velocità di sollevamento | 0,3–0,5 m/min | Supporta operazioni di elevazione controllata |
| Carico totale della piattaforma | Fino a 3.000 tonnellate | Consente alloggio, attrezzature, forniture e servizi pubblici |
| Capacità ricettiva | Fino a 100 persone | Adatto per equipaggi offshore di medie dimensioni |
| Stoccaggio d'acqua dolce | 200 m³ | Supporta operazioni offshore estese |
| Generazione di energia | 2 generatori diesel da 500 kW | Fornisce la generazione primaria e di standby |
| Assistenza solare | Impianto fotovoltaico da 100kW | Fornisce energia rinnovabile ausiliaria |
| Precisione di livellamento | ±0,1° | Aiuta a mantenere un ambiente di vita stabile |
| Materiale della piattaforma | Piastra in acciaio marino CCSB | Progettato per applicazioni strutturali marine |
Queste cifre rappresentano la configurazione della piattaforma di riferimento. I parametri ingegneristici effettivi dovrebbero essere confermati in base alla profondità dell'acqua del progetto, alle condizioni del fondale marino, ai requisiti di classificazione, ai requisiti di sistemazione e alle normative offshore applicabili.
Quali sono i principali vantaggi operativi?
1. Alloggio stabile sopraelevato
Dopo il posizionamento e l'elevazione, la piattaforma fornisce una struttura abitativa dedicata sopra l'acqua. Questa configurazione separa l'area ricettiva dal contatto diretto con la superficie del mare e crea una base stabile per le strutture di supporto del personale.
2. Ridotta dipendenza dalla logistica esterna
Lo stoccaggio di acqua dolce, la conservazione a freddo, la generazione di backup e le strutture abitative integrate possono estendere l'intervallo tra le operazioni di fornitura esterna. Ciò è particolarmente utile per i progetti in cui il trasporto da e verso la riva richiede molto tempo o dipende dalle condizioni meteorologiche.
3. Trasporto e assemblaggio modulari
La piattaforma può essere divisa in diverse sezioni trasportabili. La configurazione di riferimento è composta da circa cinque-sette sezioni principali, che consentono il trasporto dei componenti tramite chiatte adeguate o navi semisommergibili e l'assemblaggio nel luogo del progetto.
4. Manutenzione più semplice dei sistemi chiave
Le disposizioni modulari delle apparecchiature possono semplificare la sostituzione di sistemi selezionati come generatori, apparecchiature per il trattamento dell'acqua dolce e componenti del condizionamento dell'aria. Questo approccio può ridurre il tempo necessario per isolare e sostituire i singoli moduli dell'apparecchiatura.
5. Supporto offshore multifunzionale
Invece di utilizzare strutture separate per alloggio, uffici, supporto medico, ristorazione e risposta alle emergenze, queste funzioni possono essere integrate in un unico layout della piattaforma. Ciò è utile quando lo spazio sul ponte e la logistica offshore sono limitati.
Dove può essere utilizzato?
Una piattaforma Jack Up Living Quarter può essere configurata per diversi progetti offshore in cui il personale necessita di alloggio e supporto estesi in loco.
- Petrolio e gas offshore:Fornisce alloggio, ristorazione, ufficio e supporto di emergenza al personale di trivellazione e produzione.
- Eolico offshore:Supporta i team di installazione, ispezione, manutenzione e costruzione che lavorano su progetti eolici offshore.
- Ingegneria del mare profondo:Fornisce alloggio per gli equipaggi di costruzione marittima e di ingegneria sottomarina.
- Riparazione della pipeline:Crea una base temporanea offshore in prossimità delle attività di manutenzione delle condotte sottomarine.
- Recupero della nave:Fornisce alloggio temporaneo e supporto ai servizi di pubblica utilità per le squadre di salvataggio di emergenza.
- Risposta all'emergenza marittima:Può essere configurato per un'implementazione rapida laddove sia richiesta una sistemazione temporanea del personale.
Ad esempio, la configurazione HAIDING SHIPYARD di riferimento è progettata per supportare la residenza del personale a lungo termine che varia da circa 30 a 180 giorni, a seconda della disposizione del progetto e delle condizioni operative.
Cosa dovrebbero considerare gli acquirenti prima di ordinare?
La selezione di una piattaforma abitativa offshore richiede molto più che il semplice confronto delle capacità ricettive. Gli acquirenti dovrebbero fornire al produttore informazioni dettagliate sul progetto in modo che i sistemi strutturali e di utilità possano essere adeguatamente progettati.
- Profondità dell'acqua:Confermare la profondità operativa minima e massima dell'acqua e la lunghezza richiesta della gamba dello spud.
- Condizioni del fondale marino:Fornire i dati geotecnici disponibili per determinare la disposizione idonea dei contenitori e delle fondazioni.
- Capacità del personale:Definire le dimensioni normali dell'equipaggio, l'occupazione massima, la configurazione della stanza e il periodo operativo.
- Condizioni ambientali:Considera il vento, le onde, la temperatura, l'esposizione alla corrosione e altre condizioni specifiche del sito.
- Caricamento del ponte:Calcola i requisiti di alloggio, attrezzature, acqua dolce, cibo, carburante e carico utile operativo.
- Domanda di utilità:Determinare i requisiti di elettricità, acqua dolce, acque reflue, HVAC, comunicazione e alimentazione di emergenza.
- Classificazione:Confermare la classificazione marina applicabile e i requisiti di legge specifici del progetto prima dell'ingegneria finale.
- Trasporti:Pianificare le dimensioni della sezione e i pesi di sollevamento attorno alle attrezzature di trasporto e installazione disponibili.
Una chiara specifica tecnica all’inizio del processo di approvvigionamento aiuta il produttore a sviluppare una piattaforma che si adatti all’effettivo ambiente operativo offshore piuttosto che fare affidamento su una configurazione generica.
Domande frequenti sulle piattaforme Jack Up Living Quarter
1. Quante persone può ospitare una piattaforma Jack Up Living Quarter?
La configurazione HAIDING SHIPYARD di riferimento ha una capacità ricettiva nominale fino a 100 persone. Il numero effettivo può essere modificato in base alla disposizione della sala, alla capacità dei pasti, ai requisiti dei servizi, alle disposizioni di sicurezza e alle specifiche del progetto.
2. A quale profondità d'acqua può operare la piattaforma?
Il progetto di riferimento è previsto per circa 3-100 m di profondità dell'acqua marina, con lunghezze delle gambe personalizzabili da 20 a 100 m. L'idoneità finale dipende dalle condizioni del fondale marino e dall'analisi ingegneristica specifica del progetto.
3. Quali servizi possono essere inclusi?
Le strutture tipiche includono dormitori, bagni, sale da pranzo, depositi di cibo, uffici, sale riunioni, aree ricreative, sale mediche, rifugi di emergenza, sistemi HVAC, stoccaggio di acqua dolce, produzione di energia, protezione antincendio e sistemi di monitoraggio.
4. È possibile personalizzare gli alloggi?
SÌ. La costruzione modulare consente di configurare la disposizione degli alloggi, i numeri delle stanze, le aree degli uffici, i sistemi di utilità, la capacità di alimentazione, le strutture di emergenza e altri moduli in base ai requisiti operativi del progetto.
5. Come viene trasportata la piattaforma?
La piattaforma di riferimento può essere divisa in diverse sezioni per il trasporto. A seconda dell'ubicazione del progetto e delle dimensioni della sezione, è possibile prendere in considerazione chiatte oceaniche o navi semisommergibili adatte per il trasporto e l'installazione offshore.
6. La piattaforma è adatta per la residenza offshore a lungo termine?
La piattaforma è specificatamente configurata per la residenza estesa del personale. I suoi sistemi di alloggio, climatizzazione, ristorazione, acqua dolce, energia, assistenza medica e supporto di emergenza sono destinati a supportare operazioni offshore della durata di settimane o mesi, in base alla configurazione finale del progetto.
Conclusione
Una piattaforma Jack Up Living Quarter adeguatamente progettata può fungere da base offshore centralizzata per alloggio, operazioni, supporto medico, catering, servizi pubblici e risposta alle emergenze. Con gambe adattabili, costruzione modulare, capacità di carico della piattaforma fino a 3.000 tonnellate, alloggio per un massimo di 100 dipendenti e sistemi di utilità integrati, la soluzione HAIDING SHIPYARD può essere configurata per petrolio e gas, energia eolica offshore, ingegneria delle acque profonde, salvataggio, riparazione di condutture e altri progetti marini. Se stai pianificando un progetto di alloggio offshore e hai bisogno di una piattaforma adatta alla profondità dell'acqua, alla capacità dell'equipaggio, al carico utile, al metodo di trasporto e all'ambiente operativo,contattaciper discutere i vostri requisiti tecnici e ottenere una soluzione personalizzata della piattaforma Jack Up Living Quarter.
