CANTIERE NAVALE HAIDINGfornisce progettato professionalmentePontoni modulariprogettato per costruzioni marine flessibili, banchine temporanee, piattaforme di attrezzature, progetti di vie navigabili interne e applicazioni offshore. Con moduli standardizzati, struttura in acciaio ad alta resistenza, connessioni flessibili e trasporto efficiente, questi sistemi galleggianti forniscono un'alternativa pratica alle tradizionali strutture galleggianti di dimensioni fisse.
I pontoni modulari stanno cambiando il modo in cui appaltatori, ingegneri navali, sviluppatori di infrastrutture e operatori di progetto si avvicinano alla costruzione galleggiante. Invece di trasportare e distribuire un'unica grande struttura galleggiante, i pontoni modulari dividono la piattaforma in sezioni gestibili che possono essere trasportate, assemblate, ampliate, riposizionate e riutilizzate in base ai requisiti del progetto.
I moderni sistemi di pontoni modulari possono combinare dimensioni standardizzate con diverse capacità di carico, rendendoli adatti a tutto, dalle piattaforme leggere per la manutenzione dei ponti alle piattaforme per attrezzature pesanti. HAIDING SHIPYARD offre soluzioni delle serie HD-H50, HD-S50 e HD-S70 progettate per coprire diversi requisiti di carico pur mantenendo caratteristiche pratiche di trasporto e assemblaggio.
Sommario
- Cosa sono i pontoni modulari?
- Perché i pontoni modulari stanno diventando una soluzione marina preferita?
- In che modo le diverse serie di pontoni modulari soddisfano diversi requisiti di carico?
- Quali caratteristiche tecniche dovrebbero esaminare gli acquirenti?
- Dove possono essere utilizzati i pontoni modulari?
- In che modo il trasporto e l'assemblaggio migliorano l'efficienza del progetto?
- Come scegliere i pontoni modulari giusti?
- Perché è importante il produttore?
- Domande frequenti sui pontoni modulari
- Conclusione
Cosa sono i pontoni modulari?
I pontoni modulari sono unità strutturali galleggianti progettate per essere collegate insieme per formare piattaforme più grandi, passerelle, banchine, postazioni di lavoro, basi di attrezzature e altre strutture galleggianti. A differenza dei pontoni integrali convenzionali, un sistema modulare utilizza singole sezioni standardizzate che possono essere combinate in diverse configurazioni.
Questo approccio progettuale offre maggiore flessibilità quando cambiano le dimensioni del progetto, le condizioni operative o i requisiti delle apparecchiature. I moduli possono essere collegati lateralmente, end-to-end o tramite configurazioni speciali per creare layout di piattaforma rettangolari o personalizzati.
Per gli appaltatori marittimi, questa flessibilità è particolarmente preziosa perché un singolo sistema di pontoni può servire diversi progetti nel corso della sua vita utile. Invece di acquistare una struttura mobile completamente nuova per ogni applicazione, gli operatori possono riconfigurare i moduli esistenti in base alle mutevoli esigenze.
A seconda della serie e della configurazione, i pontoni modulari HAIDING SHIPYARD sono progettati per requisiti di carico che vanno dalle piattaforme galleggianti più piccole alle applicazioni pesanti. Il sistema incorpora acciaio ad alta resistenza, strutture di collegamento rinforzate, trattamento antiscivolo del ponte e protezione dalla corrosione per ambienti marini e d'acqua dolce esigenti.
Perché i pontoni modulari stanno diventando una soluzione marina preferita?
Il vantaggio principale dei pontoni modulari non è semplicemente la galleggiabilità. Il loro vero valore deriva dalla combinazione di galleggiabilità, resistenza strutturale, trasportabilità, riutilizzabilità e flessibilità di configurazione all’interno di un unico sistema.
- Configurazione flessibile:I moduli possono essere combinati in diverse forme e dimensioni della piattaforma.
- Trasporto efficiente:I singoli moduli più piccoli sono più facili da trasportare rispetto alle grandi strutture galleggianti integrali.
- Distribuzione rapida:I sistemi di connessione standardizzati semplificano il montaggio sul luogo del progetto.
- Struttura riutilizzabile:I moduli possono essere smontati e configurati per progetti futuri.
- Diverse opzioni di carico:Molteplici serie di prodotti possono affrontare applicazioni leggere, medie e pesanti.
- Manutenzione migliorata:I singoli moduli possono essere ispezionati, sottoposti a manutenzione o sostituiti senza necessariamente ricostruire un'intera piattaforma.
- Flessibilità applicativa:Lo stesso concetto modulare può supportare banchine temporanee, piattaforme di costruzione, piattaforme di trasferimento di attrezzature e postazioni di lavoro marine.
Per i project manager, queste caratteristiche possono ridurre la complessità logistica consentendo al contempo alle infrastrutture galleggianti di adattarsi alle mutevoli condizioni del sito.
In che modo le diverse serie di pontoni modulari soddisfano diversi requisiti di carico?
La scelta della serie corretta di pontoni modulari è essenziale perché le dimensioni della piattaforma da sole non determinano l'idoneità. Gli ingegneri devono considerare la galleggiabilità, i carichi concentrati, i carichi uniformi, il pescaggio, le condizioni ambientali, il peso dell'attrezzatura e la configurazione richiesta della piattaforma.
| Parametro | Serie HD-H50 | Serie HD-S50 | Serie HD-S70 |
|---|---|---|---|
| Posizionamento tipico | Applicazioni portatili e leggere | Progetti piccoli e medi | Applicazioni marine pesanti |
| Peso del modulo | ≤ 8 tonnellate | ≤ 12 tonnellate | ≤ 18 tonnellate |
| Struttura principale | Acciaio A-36 | Acciaio A-36 | A-36 + acciaio HSLA |
| Spessore dell'acciaio principale | 10 mm | 12 mm | 16 mm |
| Carico uniforme | ≥ 400 kg/m² | ≥ 450 kg/m² | ≥ 500 kg/m² |
| Carico concentrato | 15.000 PSF | 20.000 PSF | 25.000 PSF |
| Carico massimo a punto singolo | 50 tonnellate | 80 tonnellate | 100 tonnellate |
| Galleggiabilità del modulo singolo | ≥ 30 tonnellate | ≥ 50 tonnellate | ≥ 80 tonnellate |
| Altezza massima dell'onda | ≤ 2,0 m | ≤ 2,5 m | ≤ 3,0 m |
| Moduli della piattaforma standard | 4–12 | 3–8 | 2–6 |
L'approccio a tre serie consente agli acquirenti di selezionare una configurazione in base alle effettive esigenze operative invece di pagare per capacità strutturali non necessarie. I calcoli tecnici devono essere sempre completati per il progetto specifico, l'attrezzatura, il modello di carico, le condizioni dell'acqua e le normative applicabili.
Quali caratteristiche tecniche dovrebbero esaminare gli acquirenti?
Un affidabile sistema di pontoni modulari richiede più di una scatola galleggiante in acciaio. La struttura di connessione, la superficie del ponte, la protezione dalla corrosione, la galleggiabilità e il design strutturale complessivo influenzano tutti le prestazioni a lungo termine.
Materiali strutturali ad alta resistenza
CANTIERE NAVALE HAIDING utilizza acciaio A-36 e acciaio ad alta resistenza HSLA in diverse serie di pontoni modulari. Il piatto incorpora acciaio ad alta resistenza e una struttura profilata a rulli destinata a fornire resistenza supportando al tempo stesso i requisiti operativi pesanti.
Connessioni del modulo rinforzate
I punti di connessione sono tra le aree più importanti di una piattaforma galleggiante modulare. Il sistema utilizza rinforzi a doppia anima, connessioni bullonate precompresse e transizioni angolari curve progettate per distribuire le sollecitazioni e migliorare l'integrità strutturale.
Design del ponte antiscivolo
Le piattaforme di lavoro marine sono esposte ad acqua, pioggia, fango e altre condizioni scivolose. Una superficie del ponte antiscivolo in rilievo può migliorare la trazione di lavoratori, veicoli e attrezzature. Il coefficiente di attrito dichiarato per la superficie dell'impalcato è ≥ 0,8.
Protezione dalla corrosione
Gli ambienti di acqua dolce e marina possono accelerare la corrosione dell'acciaio. Il sistema modulare del pontone combina rivestimenti protettivi interni ecologici con anodo di zinco esterno e protezione del rivestimento marino. Lo spessore dichiarato del film secco del rivestimento marino esterno è ≥ 300 μm, con protezione dalla corrosione subacquea progettata per un servizio a lungo termine.
Adattabilità ambientale
Diversi corsi d'acqua creano diverse sfide ingegneristiche. Prima di selezionare un pontone modulare, gli acquirenti dovrebbero valutare:
- Esposizione all'acqua dolce o marina
- Altezza delle onde e condizioni del vento
- Profondità dell'acqua e limitazioni del pescaggio
- Peso dell'attrezzatura e distribuzione del carico
- Bordo libero richiesto
- Dimensioni della piattaforma
- Requisiti di ancoraggio e ormeggio
- Norme locali per la costruzione marittima
Dove possono essere utilizzati i pontoni modulari?
Il concetto modulare rende i pontoni adatti a progetti in cui le infrastrutture fisse sono poco pratiche, temporanee o troppo costose da trasferire.

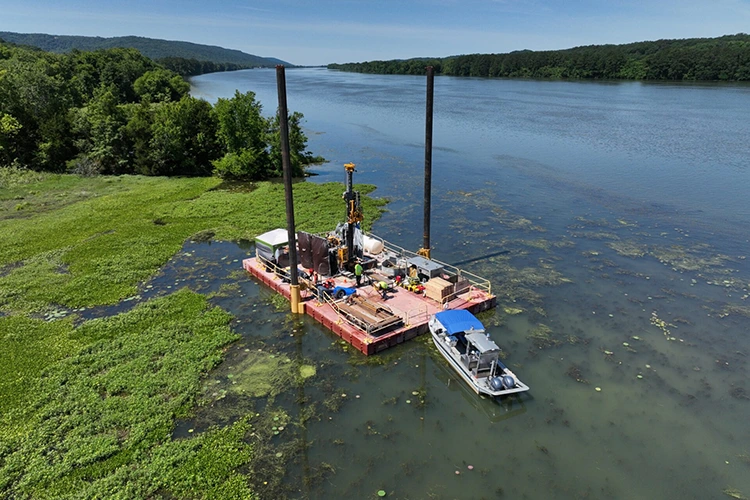

Piattaforme per costruzioni navali
Le squadre di costruzione possono creare piattaforme di lavoro galleggianti temporanee per la costruzione di ponti, lo sviluppo del litorale, il supporto al dragaggio, l'ispezione e il trasferimento delle attrezzature.
Banchine temporanee e terminali galleggianti
I pontoni modulari possono essere configurati in banchine temporanee, piattaforme di accesso, passerelle galleggianti e aree di carico dove non è richiesta una costruzione permanente.
Piattaforme di trasferimento attrezzature
I macchinari pesanti e i materiali da costruzione spesso devono essere spostati attraverso i corsi d’acqua. Piattaforme modulari adeguatamente progettate possono fornire una superficie di lavoro stabile per il trasferimento delle apparecchiature, soggetta a calcoli di carico specifici del progetto.
Manutenzione del ponte
Per l'ispezione e la manutenzione dei ponti interni, le piattaforme galleggianti portatili possono fornire ai lavoratori l'accesso a luoghi difficili da raggiungere dalla terra.
Progetti offshore e di energia rinnovabile
I progetti di energia rinnovabile marina possono richiedere postazioni di lavoro temporanee, piattaforme di trasporto e strutture di supporto delle apparecchiature. I pontoni modulari possono fornire flessibilità di configurazione quando i requisiti del progetto cambiano durante le diverse fasi di costruzione.
Infrastrutture di emergenza e temporanee
Poiché i sistemi modulari possono essere trasportati e assemblati in sezioni, possono anche supportare l'accesso temporaneo, la logistica di emergenza e l'infrastruttura galleggiante rapidamente dispiegata dove vengono seguite adeguate procedure ingegneristiche e di sicurezza.
In che modo il trasporto e l'assemblaggio migliorano l'efficienza del progetto?
Il trasporto è spesso uno dei costi nascosti delle grandi strutture galleggianti. Un pontone integrale convenzionale può richiedere un trasporto specializzato, operazioni di carico difficili e una pianificazione logistica aggiuntiva.
I pontoni modulari affrontano questa sfida dividendo la struttura in unità trasportabili. Le diverse serie di HAIDING SHIPYARD sono progettate in base a requisiti di trasporto standardizzati, consentendo il trasporto di più moduli utilizzando idonei camion convenzionali o specializzati a seconda delle dimensioni del modulo.
Il gancio di sollevamento incorporato posizionato al centro di ciascun modulo semplifica inoltre il sollevamento e la movimentazione. Secondo le specifiche del prodotto, un team di due persone che utilizza strumenti dedicati può assemblare un singolo modulo in circa 1,5 - 2,5 ore a seconda della serie.
Questo crea un flusso di lavoro pratico del progetto:
- Determinare le dimensioni della piattaforma richieste e le condizioni di carico.
- Selezionare la serie di pontoni appropriata.
- Trasportare i moduli nella posizione del progetto.
- Posizionare e sollevare i singoli moduli.
- Collegare i moduli utilizzando il sistema di bloccaggio designato.
- Installare le attrezzature, gli accessori o i sistemi di sicurezza richiesti sul ponte.
- Ispezionare i collegamenti e la stabilità prima dell'uso.
L'effettivo processo di assemblaggio dovrebbe sempre seguire le istruzioni del produttore e i requisiti tecnici specifici del progetto.
Come scegliere i pontoni modulari giusti?
L'acquisto di pontoni modulari dovrebbe iniziare con i requisiti tecnici piuttosto che semplicemente con il confronto dei prezzi dei prodotti. Un acquirente professionista dovrebbe valutare lo scenario operativo completo.
| Fattore di selezione | Domanda chiave | Perché è importante |
|---|---|---|
| Carico | Quali attrezzature e personale verranno trasportati? | Determina la capacità strutturale e di galleggiamento richiesta. |
| Dimensioni della piattaforma | Quale area di lavoro è richiesta? | Determina la quantità e la configurazione del modulo. |
| Ambiente acquatico | Acqua dolce, costiera o offshore? | Influisce sulla protezione dalla corrosione e sulle condizioni operative. |
| Trasporti | Come faranno i moduli a raggiungere il sito? | Influisce sulle dimensioni del modulo e sui costi logistici. |
| Assemblea | Quanto velocemente deve essere completata la distribuzione? | Influenza la progettazione della connessione e la pianificazione del progetto. |
| Riutilizzare | La piattaforma verrà spostata? | Determina l'importanza della modularità e dell'assemblaggio ripetuto. |
| Certificazione | Quali standard si applicano al progetto? | Supporta la conformità e la gestione del rischio. |
Per i team di procurement che cercano un fileProduttore di pontoni modulariOFornitore di pontoni modulari in Cina, è anche importante rivedere la capacità ingegneristica, il controllo della produzione, la documentazione tecnica, le procedure di ispezione, la certificazione, il supporto post-vendita e la capacità di personalizzazione.
Perché è importante il produttore?
Un pontone modulare è un prodotto marino strutturale, quindi la coerenza della produzione influisce direttamente sull'affidabilità. Un produttore competente dovrebbe essere in grado di controllare la selezione dei materiali, la saldatura, l'accuratezza dimensionale, il rivestimento, le interfacce di assemblaggio e l'ispezione finale.
CANTIERE NAVALE HAIDING produce i suoi pontoni modulari nella propria fabbrica con sede in Cina e segue un sistema di gestione della qualità ISO 9001:2015. Le informazioni sul prodotto affermano inoltre che la gamma di pontoni modulari ha ottenuto le certificazioni dalle principali società di classificazione e che i disegni tecnici sono sottoposti a revisione professionale.
Per gli acquirenti internazionali, queste funzionalità forniscono indicatori utili quando si confrontano potenziali fornitori. Tuttavia, i requisiti di certificazione variano in base al progetto e alla giurisdizione, quindi gli acquirenti devono confermare che la configurazione fornita soddisfa i requisiti normativi specifici della loro applicazione.
Un fornitore forte dovrebbe anche fornire assistenza tecnica prima dell’acquisto. Ciò può includere la configurazione della piattaforma, la valutazione del carico, i consigli sulla quantità dei moduli, la pianificazione dei trasporti, le indicazioni sulla connessione e la personalizzazione specifica del progetto.
Domande frequenti sui pontoni modulari
1. A cosa servono principalmente i pontoni modulari?
I pontoni modulari sono comunemente utilizzati per creare banchine temporanee, piattaforme di costruzione marittima, piattaforme di trasferimento di attrezzature, postazioni di lavoro galleggianti, piattaforme di manutenzione di ponti e altre strutture galleggianti personalizzate.
2. I pontoni modulari possono essere collegati in piattaforme di diverse forme?
SÌ. Un sistema modulare può generalmente essere assemblato fianco a fianco, end-to-end o tramite configurazioni selezionate. Ciò consente agli appaltatori di creare layout di piattaforma rettangolari e altri specifici del progetto.
3. I pontili modulari sono adatti all'acqua di mare?
Sì, i pontoni modulari opportunamente progettati possono essere progettati per applicazioni in acqua dolce e marina. Tuttavia, gli acquirenti devono confermare la protezione contro la corrosione richiesta, le condizioni delle onde, il sistema di ormeggio, il carico e le normative marittime applicabili prima dell'implementazione.
4. Come scelgo tra diverse serie di pontoni modulari?
La selezione dovrebbe basarsi sul carico totale, sul carico concentrato, sulla galleggiabilità, sulle dimensioni della piattaforma, sul pescaggio, sulle condizioni dell'acqua, sulle restrizioni di trasporto e sulla stabilità operativa richiesta. Per progetti impegnativi, si consiglia una valutazione ingegneristica professionale prima dell'acquisto.
5. I pontoni modulari possono essere riutilizzati?
Uno dei principali vantaggi dei pontoni modulari è la riutilizzabilità. I moduli possono essere smontati dopo un progetto e riconfigurati su un'altra piattaforma quando le loro condizioni strutturali e i componenti di connessione rimangono idonei per il servizio continuato.
6. Cosa devo chiedere ad un fornitore di Pontoni Modulari prima di ordinare?
Richiedi informazioni su qualità dei materiali, capacità di carico, galleggiabilità, dimensioni, progettazione delle connessioni, protezione dalla corrosione, certificazione, requisiti di trasporto, procedure di assemblaggio, documentazione di ispezione, garanzia, pezzi di ricambio e supporto tecnico.
Conclusionee: i pontoni modulari sono la scelta più intelligente per progetti marini flessibili?
Per i progetti di costruzione marittima che richiedono flessibilità, efficienza dei trasporti, implementazione rapida e infrastrutture riutilizzabili,Pontoni modularioffrono un'alternativa convincente alle tradizionali strutture galleggianti integrali. I loro moduli standardizzati possono essere configurati per piattaforme di diverse dimensioni, fornendo allo stesso tempo capacità di carico scalabile e vantaggi pratici di implementazione.
Con molteplici serie di prodotti, strutture rinforzate, ponti antiscivolo, protezione dalla corrosione, sistemi di connessione flessibili e capacità di produzione professionale, HAIDING SHIPYARD fornisce soluzioni galleggianti modulari per un'ampia gamma di requisiti di ingegneria interna e marina. Se stai pianificando una piattaforma di costruzione galleggiante, un bacino temporaneo, un sistema di trasferimento di attrezzature o un progetto marittimo personalizzato,contattaciper discutere le dimensioni richieste, la capacità di carico, l'ambiente acquatico, le condizioni di trasporto e la configurazione del progetto e ricevere una soluzione di pontone modulare adatta.
