Quando i progetti eolici offshore richiedono il sollevamento di carichi pesanti, un allineamento preciso delle turbine e un funzionamento affidabile in ambienti marini difficili, ilPiattaforma di installazione per parchi eolici Jack UpdaCANTIERE NAVALE HAIDINGfornisce una soluzione mirata. Progettata per grandi turbine offshore da 16 MW e oltre, questa piattaforma di installazione per carichi pesanti combina una gru girevole da 800 tonnellate, livellamento idraulico automatico, trasporto modulare e una robusta costruzione marina per supportare un'efficiente installazione di parchi eolici in acque poco profonde e profonde.
Poiché le turbine eoliche offshore continuano ad aumentare in dimensioni e capacità, gli appaltatori che li installano hanno bisogno di piattaforme in grado di gestire gondole più pesanti, torri più alte, componenti più grandi e condizioni marine sempre più impegnative. Una piattaforma di installazione per parchi eolici Jack Up affronta queste sfide elevando il suo ponte di lavoro sopra la superficie del mare su gambe di sostegno, creando un ambiente di lavoro stabile per il sollevamento di carichi pesanti e l'assemblaggio di precisione.
La soluzione HAIDING SHIPYARD è progettata per circa 3-100 metri di profondità dell'acqua, con lunghezze delle gambe fino a 150 metri, una capacità di carico totale della piattaforma fino a 3.000 tonnellate e una gru integrata girevole a 360° da 800 tonnellate. Il suo sistema di livellamento idraulico automatico può raggiungere una precisione di livellamento di circa ± 0,05°, mentre la struttura modulare consente di trasportare e assemblare i componenti principali vicino ai siti di progetto.
Sommario
- Perché l’installazione di impianti eolici offshore sta diventando sempre più impegnativa?
- Che cos'è una piattaforma di installazione per parchi eolici Jack Up?
- Quali sono le caratteristiche principali della piattaforma?
- Quali sono i principali parametri tecnici?
- Perché scegliere una piattaforma sollevabile invece di una gru galleggiante?
- Dove può essere utilizzata la piattaforma?
- In che modo la costruzione modulare migliora la logistica del progetto?
- In che modo la piattaforma migliora la sicurezza del sollevamento offshore?
- Cosa dovrebbero considerare gli acquirenti prima di scegliere una piattaforma?
- Domande frequenti
- Conclusione
Perché l’installazione di impianti eolici offshore sta diventando sempre più impegnativa?
Il rapido sviluppo dell’energia eolica offshore ha introdotto una nuova generazione di turbine con una capacità di generazione significativamente più elevata. Le turbine più grandi richiedono gondole più pesanti, pale più lunghe, torri più alte e procedure di installazione più impegnative.
I tradizionali metodi di installazione offshore possono diventare sempre più difficili quando il movimento della nave indotto dalle onde influisce sulla precisione del sollevamento. Durante un sollevamento pesante, anche movimenti relativamente piccoli del ponte possono complicare l'allineamento delle sezioni della torre, il posizionamento della gondola, il lavoro sulle fondazioni e la movimentazione dei componenti.
È qui che una piattaforma di installazione autoelevante offre un grande vantaggio ingegneristico. Invece di eseguire continuamente sollevamenti pesanti da un ponte galleggiante, la piattaforma può posizionarsi sul luogo di lavoro, dispiegare le gambe, sollevare lo scafo sopra l'acqua e creare un ambiente di lavoro relativamente stabile.
- Influenza ridotta del movimento della nave indotto dalle onde durante il sollevamento
- Stabilità di lavoro migliorata per componenti di turbine di grandi dimensioni
- Maggiore capacità di sollevamento per le turbine di nuova generazione
- Livellamento preciso della piattaforma per il montaggio della turbina
- Adattabilità a diverse profondità d'acqua offshore

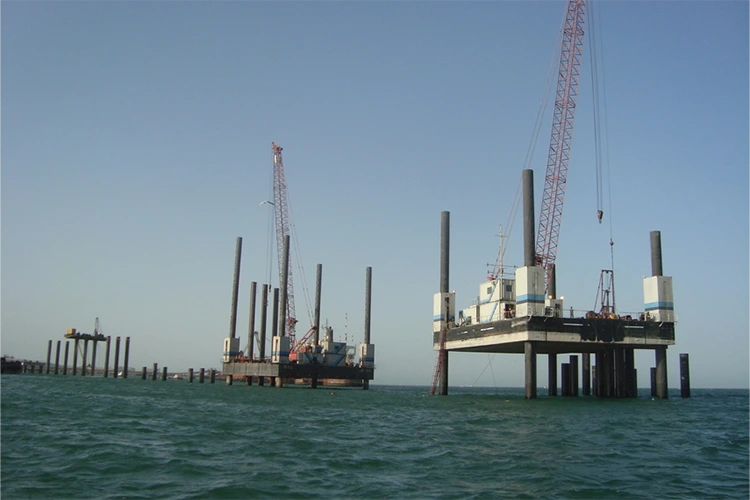

Che cos'è una piattaforma di installazione per parchi eolici Jack Up?
A Piattaforma di installazione per parchi eolici Jack Upè una piattaforma di costruzione offshore specializzata progettata per supportare l'installazione di turbine eoliche, operazioni relative alle fondazioni, sollevamenti pesanti e attività selezionate di manutenzione offshore.
A differenza di una nave galleggiante convenzionale, la piattaforma utilizza gambe di sostegno mobili verticalmente per stabilire una connessione stabile con il fondale marino. L'attrezzatura di sollevamento idraulico solleva il ponte di lavoro sopra la superficie dell'acqua dopo il posizionamento. Questa configurazione consente di effettuare operazioni di sollevamento pesante da una base di lavoro più stabile.
Per progetti eolici offshore su larga scala, la piattaforma può integrare diversi sistemi critici in un'unica unità di lavoro, tra cui:
- Gru girevole a 360° per carichi pesanti
- Sistema di livellamento idraulico della piattaforma
- Gamba Spud e sistema di sollevamento
- Attrezzature per la movimentazione dei componenti delle turbine eoliche
- Attrezzature di supporto per il livellamento e la cementazione delle fondazioni
- Sistemi di monitoraggio del carico e del posizionamento in tempo reale
- Sistemi di alimentazione e sollevamento di emergenza
Quali sono le caratteristiche principali della piattaforma?
1. Capacità di sollevamento pesante di classe 800 tonnellate
La gru integrata girevole a 360° è progettata per impegnative operazioni di sollevamento offshore, con una capacità nominale fino a 800 tonnellate e un raggio di lavoro massimo di circa 45 metri. L'altezza di sollevamento del gancio principale può raggiungere almeno 120 metri, mentre il gancio ausiliario può raggiungere almeno 150 metri.
Questa configurazione rende la piattaforma adatta alla movimentazione di componenti di turbine di grandi dimensioni, comprese gondole con peso fino a circa 600 tonnellate e singole sezioni di torre con peso fino a circa 300 tonnellate.
2. Livellamento idraulico automatico
La precisione è essenziale quando si collegano i principali componenti delle turbine eoliche. Il sistema di livellamento idraulico integrato è progettato per mantenere automaticamente l'allineamento della piattaforma, con una precisione di livellamento dichiarata di circa ±0,05°.
Ciò contribuisce a creare un ambiente di lavoro più controllato per l'installazione della torre, il sollevamento della gondola, le operazioni di fondazione e altre procedure sensibili alla precisione.
3. Costruzione in acciaio marino per impieghi gravosi
La struttura principale utilizza lamiera di acciaio marino CCSB, mentre il ponte può incorporare acciaio marino modificato resistente all'usura. Lo spessore della trave portante principale è specificato non inferiore a 60 mm, con un carico di snervamento di almeno 235 MPa.
4. Design modulare e trasportabile
La piattaforma può essere divisa in più sezioni trasportabili. Questo approccio può semplificare il trasporto verso regioni in cui le infrastrutture convenzionali di costruzione navale su larga scala o le strutture di costruzione in acque profonde possono essere limitate.
5. Monitoraggio in tempo reale e sistemi di emergenza
Il sollevamento pesante offshore richiede un monitoraggio continuo. La piattaforma incorpora funzioni di monitoraggio per il livello della piattaforma, il carico di sollevamento, la velocità del vento e il posizionamento. Un generatore di emergenza, un'attrezzatura di sollevamento manuale e una protezione anticaduta per gru forniscono ulteriori garanzie operative.
Quali sono i principali parametri tecnici?
La tabella seguente riassume le specifiche principali associate alla piattaforma di installazione del parco eolico Jack Up di HAIDING SHIPYARD.
| Categoria dei parametri | Parametro tecnico | Specifica |
|---|---|---|
| Dimensioni della piattaforma | Lunghezza totale | Circa 80-100 m |
| Dimensioni della piattaforma | Larghezza totale | Circa 30–35 m |
| Profondità della piattaforma | Profondità strutturale | Circa 7,0–8,0 m |
| Gambe Spud | Quantità/Tipo | 4 / Tipo di traliccio |
| Gambe Spud | Lunghezza della gamba | 50-150 m |
| Profondità dell'acqua | Gamma applicabile | Circa 3–100 m |
| Gru | Capacità nominale | Fino a 800 tonnellate |
| Gru | Raggio di lavoro | Fino a circa 45 m |
| Gru | Altezza del gancio principale | ≥120 mt |
| Gru | Altezza del gancio ausiliario | ≥150 mt |
| Carico della piattaforma | Capacità di carico totale | Fino a 3.000 tonnellate |
| Livellamento | Precisione del livellamento automatico | Circa ±0,05° |
| Materiali | Acciaio strutturale principale | Piastra in acciaio marino CCSB |
| Sicurezza | Generatore di emergenza | 500 chilowatt |
| Protezione dalla corrosione | Protezione subacquea | Rivestimento resistente + protezione catodica |
| Certificazione | Classificazione applicabile | Certificazione piattaforma marina ABS/CCS/DNV |
Nota: la configurazione effettiva della piattaforma, la capacità di sollevamento, la lunghezza delle gambe, le dimensioni e i requisiti di certificazione devono essere confermati in base al progetto specifico del parco eolico, al modello di turbina, alle condizioni del fondale marino e alle normative marittime applicabili.
Perché scegliere una piattaforma sollevabile invece di una gru galleggiante?
Le navi gru galleggianti offrono un'eccellente mobilità, ma la loro natura galleggiante significa che il movimento del ponte può essere influenzato dalle onde, dal vento e dalla corrente. Per i componenti di turbine di grandi dimensioni, questo movimento può aumentare la complessità delle operazioni di sollevamento di precisione.
Una configurazione jack-up fornisce un principio di funzionamento diverso. Una volta posizionata ed elevata la piattaforma, il ponte di lavoro viene sostenuto tramite le gambe invece di galleggiare continuamente sulla superficie del mare.
| Considerazione | Piattaforma di installazione Jack-Up | Gru galleggiante convenzionale |
|---|---|---|
| Stabilità lavorativa | Elevata stabilità dopo il sollevamento | Soggetto al movimento della nave |
| Sollevamento di componenti pesanti | Progettato per componenti di turbine di grandi dimensioni | Dipende fortemente dalle specifiche della nave |
| Livellamento della piattaforma | Sistema di livellamento idraulico | Potrebbe essere necessaria una compensazione dinamica |
| Installazione di turbine di grandi dimensioni | Adatto per sollevamenti pesanti in posizione fissa | Potenzialmente più sensibile alle condizioni del mare |
| Mobilità | Richiede procedure di spostamento e sollevamento | Generalmente molto mobile |
La soluzione migliore dipende in definitiva dalla profondità del progetto, dalle condizioni del fondale marino, dalle specifiche della turbina, dal programma di installazione, dalla finestra meteorologica, dalle infrastrutture di trasporto e dall’economia complessiva del progetto.
Dove può essere utilizzata la piattaforma?
Una moderna piattaforma di installazione per parchi eolici Jack Up può supportare più fasi di sviluppo dell'energia eolica offshore anziché essere limitata a un'attività di sollevamento.
Installazione di turbine eoliche offshore
La piattaforma può supportare l'installazione della sezione della torre, il sollevamento della gondola, il posizionamento dei componenti della turbina e altre operazioni di sollevamento pesante associate alle grandi turbine offshore.
Livellamento e stuccatura della fondazione
Dopo l'installazione della fondazione o del palo, uno spazio stabile sul ponte può supportare il livellamento, la cementazione, la movimentazione delle attrezzature e i lavori di costruzione associati.
Manutenzione di parchi eolici offshore
In configurazioni di progetto adeguate, la piattaforma può funzionare come base di supporto offshore temporanea per strumenti di manutenzione, materiali di consumo, componenti di ricambio e operazioni di trasferimento di materiali.
Progetti eolici offshore di grande capacità
Con configurazioni progettate per turbine da 16 MW e oltre, la piattaforma è particolarmente rilevante per i parchi eolici offshore di prossima generazione in cui le soluzioni di sollevamento convenzionali possono affrontare limitazioni di capacità o stabilità.
In che modo la costruzione modulare migliora la logistica del progetto?
Un importante vantaggio della costruzione modulare è che una grande piattaforma di installazione offshore non deve necessariamente essere prodotta e trasportata come un’unica enorme struttura.
La piattaforma può essere divisa in più sezioni, inclusa la struttura principale della piattaforma, le sezioni delle gambe e il modulo della gru. Secondo il progetto di riferimento, la piattaforma può essere composta da circa 7-9 sezioni principali, con sezioni individuali progettate per il trasporto e l'assemblaggio pratici.
- Trasporto su strada:Le sezioni adatte possono essere trasportate in luoghi di assemblaggio interni.
- Logistica ferroviaria:I componenti modulari possono essere integrati in adeguati piani di trasporto multimodale.
- Trasporto marittimo:Le sezioni più grandi possono essere spostate da chiatte o navi da carico pesante.
- Assemblaggio in loco:Le sezioni modulari possono essere collegate vicino alla posizione del progetto.
- Distribuzione globale del progetto:L’approccio può aiutare a servire progetti offshore in regioni con diverse condizioni delle infrastrutture portuali.
Questa filosofia modulare può essere particolarmente utile per gli sviluppatori internazionali di parchi eolici, gli appaltatori EPC, le società di costruzioni marittime e i fornitori di servizi di installazione offshore.
In che modo la piattaforma migliora la sicurezza del sollevamento offshore?
La sicurezza è una delle considerazioni più importanti quando si sollevano centinaia di tonnellate di attrezzature in mare aperto. La piattaforma combina quindi ingegneria strutturale, controllo idraulico, tecnologia di monitoraggio e sistemi di emergenza.
- Livellamento automatico:I sistemi idraulici aiutano a mantenere l'assetto richiesto della piattaforma.
- Monitoraggio del carico:I sensori possono monitorare i carichi di sollevamento e fornire avvisi operativi.
- Monitoraggio della posizione:I sistemi di posizionamento aiutano gli operatori a comprendere la posizione della piattaforma durante il lavoro offshore.
- Monitoraggio del vento:Le informazioni sulla velocità del vento supportano il processo decisionale operativo.
- Alimentazione di emergenza:Un generatore di emergenza da 500 kW fornisce capacità di alimentazione di riserva.
- Protezione della gru:I sistemi anticaduta e di bloccaggio del vento forniscono ulteriori protezioni durante le operazioni di sollevamento e di standby.
Per i progetti offshore, queste funzionalità dovrebbero sempre essere integrate in un più ampio sistema di gestione della sicurezza marittima, in un piano di sollevamento, in un processo di monitoraggio meteorologico e in una valutazione del rischio specifica del progetto.
Cosa dovrebbero considerare gli acquirenti prima di scegliere una piattaforma?
L'acquisto di una piattaforma di installazione per parchi eolici Jack Up è una decisione ingegneristica importante. Gli acquirenti dovrebbero valutare il progetto completo anziché concentrarsi solo sulla capacità della gru.
- Profondità dell'acqua:Confermare che la configurazione della gamba dello spud corrisponda alla profondità operativa effettiva.
- Condizioni del fondale marino:Analizzare la resistenza del terreno, i requisiti di penetrazione e la stabilità delle fondazioni.
- Specifiche della turbina:Controllare il peso della gondola, il peso della sezione della torre, l'altezza del mozzo e la capacità della turbina.
- Prestazioni della gru:Valutare il carico nominale, il raggio di lavoro, l'altezza di sollevamento e la precisione della sincronizzazione.
- Capacità del ponte:Confermare che le attrezzature, il personale, i materiali e i carichi della gru rimangano entro i limiti strutturali.
- Trasporti:Considerare l'accesso al porto, le restrizioni stradali, il trasporto marittimo e i requisiti di assemblaggio.
- Classificazione:Determinare se è richiesto ABS, CCS, DNV o un altro quadro di classificazione.
- Protezione dalla corrosione:Rivedere i sistemi di rivestimento e la protezione catodica per il servizio offshore a lungo termine.
- Ingegneria post-vendita:Verificare se il produttore fornisce pianificazione dell'installazione, messa in servizio, supporto tecnico e assistenza per la manutenzione.
Per gli acquirenti internazionali che cercano aProduttore cineseOFornitore cinese, è anche importante valutare la capacità di produzione, l'esperienza ingegneristica, il controllo di qualità, la documentazione, il supporto per la certificazione, la pianificazione dei trasporti e la capacità di personalizzazione prima di effettuare un ordine.
Domande frequenti
1. A cosa serve la piattaforma di installazione per parchi eolici Jack Up?
Viene utilizzato principalmente per la costruzione di turbine eoliche offshore e il sollevamento di carichi pesanti, comprese le operazioni relative alle fondazioni, l'installazione di torri, il sollevamento di gondole, la movimentazione di componenti e attività selezionate di manutenzione di parchi eolici offshore.
2. In quale profondità d'acqua può operare questa piattaforma?
La configurazione HAIDING SHIPYARD di riferimento è progettata per circa 3–100 metri di profondità dell'acqua, con lunghezze delle gambe dello spud di circa 50–150 metri. Le specifiche finali dovrebbero essere personalizzate in base alle condizioni effettive del sito.
3. Quale capacità della turbina può supportare la piattaforma?
La piattaforma è progettata pensando alle turbine offshore di prossima generazione, comprese configurazioni da 16 MW e superiori. Il progetto di riferimento può ospitare motori principali di peso fino a circa 600 tonnellate.
4. Quanto può sollevare la gru integrata?
La gru integrata girevole a 360° ha una capacità di sollevamento nominale fino a circa 800 tonnellate, a seconda del raggio di lavoro, della configurazione, delle condizioni operative e dei requisiti tecnici specifici del progetto.
5. Perché è importante il livellamento automatico?
Il livellamento preciso aiuta a creare una superficie di lavoro stabile per il sollevamento di carichi pesanti e l'allineamento dei componenti della turbina. La piattaforma di riferimento fornisce una precisione di livellamento idraulico automatico di circa ±0,05°.
6. La piattaforma può essere personalizzata?
SÌ. Le dimensioni della piattaforma, la lunghezza delle gambe, la configurazione della gru, la capacità di sollevamento, la disposizione del ponte e altri parametri tecnici possono essere progettati in base alla profondità dell'acqua, alle dimensioni della turbina, alle condizioni del fondale marino e ai requisiti del progetto.
Conclusionee
La rapida crescita dell’energia eolica offshore sta creando domanda per apparecchiature di installazione in grado di gestire in sicurezza turbine più grandi mantenendo precisione ed efficienza operativa. UNPiattaforma di installazione per parchi eolici Jack Upfornisce un'alternativa stabile alle tradizionali soluzioni di sollevamento galleggiante elevando il ponte di lavoro sopra l'acqua e integrando funzionalità di sollevamento pesante, livellamento idraulico, monitoraggio e trasporto modulare in un unico sistema specializzato.
Per sviluppatori, appaltatori EPC, società di costruzioni offshore e acquirenti internazionali che valutano aProduttore o fornitore cinese, HAIDING SHIPYARD offre un concetto di piattaforma progettato in base ai requisiti di installazione eolica offshore per carichi pesanti, tra cui capacità di sollevamento di classe 800 tonnellate, capacità di carico totale della piattaforma di 3.000 tonnellate, gambe spud da 50-150 metri e funzionamento su circa 3-100 metri di profondità dell'acqua. Se stai pianificando un progetto di installazione eolica offshore e hai bisogno di una configurazione personalizzata della piattaforma, di consulenza tecnica, di soluzioni di trasporto o di supporto tecnico specifico per il progetto,contattacioggi per discutere le vostre esigenze con HAIDING SHIPYARD e sviluppare una pratica soluzione di installazione offshore per il vostro prossimo progetto di parco eolico.
